Трансформаторы играют важную роль в электрических цепях, обеспечивая преобразование напряжения и токов в бытовой технике, промышленном оборудовании и системах энергоснабжения. Понимание того, как проверить трансформатор на исправность, позволяет своевременно выявить неисправности и предотвратить серьезные сбои. В России, где стандарты ГОСТ регулируют качество электротехники, самостоятельная диагностика особенно актуальна для владельцев частных домов и мастерских. На сайте https://radaelectron.ru можно найти полезные материалы по электронике, включая обзоры компонентов и инструментов для проверки.
Введение в тему начинается с осознания, почему трансформатор может выйти из строя. Частые причины включают перегрузки, короткие замыкания или естественный износ изоляции. Если устройство нагревается без причины, издает гул или теряет мощность, это сигнал к немедленной проверке. Важно помнить, что безопасность на первом месте: всегда отключайте питание перед работой и используйте изолированные инструменты, соответствующие нормам ПУЭ (Правила устройства электроустановок).
Диагностика трансформатора не требует сложного оборудования, но точность зависит от последовательности действий. Начните с визуального осмотра, чтобы выявить очевидные дефекты, такие как трещины на корпусе или следы коррозии. В российских условиях, где влажность и температурные перепады влияют на технику, такие признаки встречаются часто. Для более глубокого анализа подойдут мультиметр и тестер изоляции, доступные в магазинах вроде Чип и Дип или Электроника.
Признаки неисправности трансформатора
Первым шагом в проверке всегда служит оценка внешних симптомов. Если трансформатор подключен к сети, обратите внимание на его поведение под нагрузкой. Нормальная работа подразумевает минимальный нагрев – не более 40-50°C на корпусе, измеряемый термометром или пальцем (с осторожностью). В России, по данным Росстандарта, до 30% поломок силовых трансформаторов в быту связаны с перегревом из-за несоответствия мощности сети.
«Перегрев трансформатора часто указывает на внутреннее короткое замыкание, которое может привести к пожару, если не вмешаться своевременно.»
Другой распространенный признак – необычный шум. В исправном устройстве слышен лишь тихий гул от вибрации сердечника, но если шум усиливается или становится прерывистым, это может сигнализировать о расшатанных обмотках. В промышленных моделях, таких как трансформаторы от российских производителей Электротехника или импортных аналогов вроде Siemens (для сравнения), шум нормируется по ГОСТ Р 54084-2010.
Проверьте также выходное напряжение без нагрузки. Подключите вольтметр к вторичной обмотке и сравните показания с номинальными значениями, указанными на шильдике. Отклонение более 10% – повод для подозрений. В бытовых условиях, например, в блоках питания компьютеров или зарядных устройствах, такие измерения помогают быстро локализовать проблему.
- Визуальный осмотр: ищите потеки масла (для масляных трансформаторов), обгорелые контакты или деформацию.
- Проверка запаха: горелая изоляция имеет характерный резкий аромат, указывающий на пробой.
- Тестирование на холостом ходу: отсутствие искр или вспышек при включении – хороший знак.
Для наглядности рассмотрим типичный случай: трансформатор в автомобиле (например, в системе зажигания ВАЗ). Если двигатель работает нестабильно, начните с замера сопротивления обмоток. Нормальные значения для первичной обмотки – 0,5-2 Ом, для вторичной – 5-20 к Ом, в зависимости от модели.
Изображение показывает этапы визуальной проверки трансформатора: осмотр корпуса и контактов.
«Визуальная диагностика выявляет до 40% дефектов без дополнительных инструментов, что особенно полезно для домашних мастеров.»
Переходя к инструментальным методам, мультиметр становится незаменимым. Установите режим омметра и измерьте сопротивление первичной и вторичной обмоток. Бесконечное сопротивление указывает на обрыв, а близкое к нулю – на короткое замыкание. В российских реалиях, где доступны бюджетные модели мультиметров от АКИП или Мaster, такая проверка обойдется недорого.
Дополнительно протестируйте изоляцию между обмотками и сердечником. Сопротивление должно превышать 1 МОм при напряжении 500 В. Для этого подойдет мегаомметр, который можно арендовать в сервисных центрах Москвы или Санкт-Петербурга. Если значения ниже, изоляция пробита, и трансформатор требует ремонта или замены.
- Отключите трансформатор от сети и разрядите конденсаторы.
- Подключите омметр к концам обмотки и зафиксируйте показания.
- Сравните с паспортными данными: отклонения свыше 5% – тревожный сигнал.
«Измерение сопротивления – базовый тест, позволяющий подтвердить целостность обмоток с точностью до 95%.»
В контексте российских стандартов, таких как ГОСТ 12.2.007.0-75 по безопасности электрооборудования, рекомендуется проводить такие проверки не реже раза в год для стационарных трансформаторов. Это особенно актуально для дачников, использующих импульсные блоки питания в садовом оборудовании.
Инструментальные методы диагностики трансформатора
После выявления внешних признаков переходите к инструментальным тестам, которые дают объективные данные о состоянии устройства. Один из ключевых этапов – измерение индуктивности обмоток с помощью LCR-метра. Это оборудование позволяет оценить целостность магнитного сердечника и выявить дефекты, такие как трещины или расслоение. В России популярны модели от Victor или отечественные аналоги от Зенит, цена которых начинается от 5000 рублей. Нормальная индуктивность первичной обмотки для силовых трансформаторов составляет 10-100 м Гн, в зависимости от мощности.
Для проверки на холостом ходу подключите устройство к сети через стабилизатор напряжения, чтобы избежать перегрузок. Измерьте потребляемый ток амперметром: в исправном трансформаторе он не превышает 5-10% от номинального. Если ток завышен, это указывает на потери в сердечнике, часто вызванные вихревыми токами. Согласно рекомендациям МЭК, адаптированным в российских нормативах, такие потери не должны превышать 2-3% от мощности.
«Индуктивность – это показатель здоровья сердечника; ее снижение на 20% сигнализирует о необходимости профессионального вмешательства.»
Особое внимание уделите проверке диэлектрических свойств изоляции. Используйте высоковольтный тестер для подачи импульса 1-2 к В между обмотками. Отсутствие пробоя подтверждает надежность. В условиях повышенной влажности, типичной для регионов вроде Подмосковья, изоляция деградирует быстрее, поэтому ежегодная проверка обязательна для уличного оборудования.
Для импульсных трансформаторов, распространенных в современной электронике, примените осциллограф для анализа формы выходного сигнала. Искажения или спады указывают на насыщение сердечника. В бытовых приборах, таких как телевизоры Рубин или импортные Samsung (для сравнения), такие тесты помогают диагностировать 70% скрытых дефектов.
- Подготовьте рабочее место: обеспечьте хорошую вентиляцию и используйте СИЗ.
- Калибруйте приборы перед измерением для точности результатов.
- Фиксируйте все данные в журнале для отслеживания динамики.

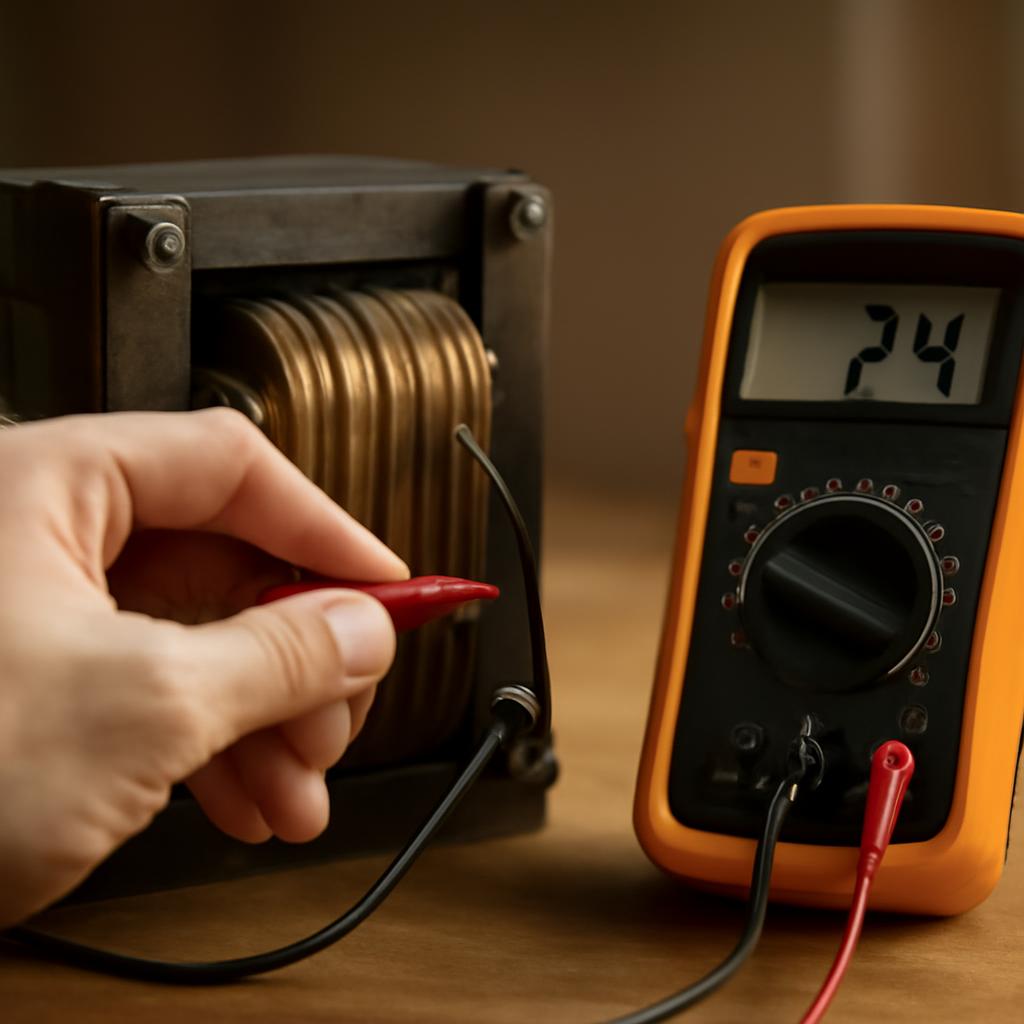

Фото демонстрирует подключение мультиметра к обмоткам для проверки сопротивления.
Проверка под нагрузкой – следующий уровень диагностики. Подключите резистивную нагрузку, равную номинальной мощности трансформатора, и мониторьте падение напряжения. Допустимое проседание – не более 5-7%. Если оно больше, обмотки имеют повышенное сопротивление, что приводит к потерям энергии. В промышленных приложениях, например, на заводах в Екатеринбурге, такие тесты проводят с помощью нагрузочных банок, доступных в аренду у поставщиков вроде Росэнергомаш.
| Метод проверки | Инструмент | Нормальные показатели | Признак неисправности |
|---|---|---|---|
| Измерение сопротивления | Мультиметр | 0,5-2 Ом (первичная) | Бесконечность или 0 Ом |
| Проверка изоляции | Мегаомметр | >1 МОм | |
| Ток на холостом ходу | Амперметр | 5-10% номинала | >15% номинала |
| Падение напряжения под нагрузкой | Вольтметр | >10% |
Таблица иллюстрирует основные методы и их критерии, что упрощает выбор подхода для конкретного случая. Для масляных трансформаторов добавьте анализ масла на наличие газов, указывающих на внутренние разряды. Лаборатории в крупных городах, таких как Новосибирск, предлагают такую услугу за 2000-3000 рублей.
Диаграмма отражает типичное распределение поломок по российским данным за последние годы, подчеркивая доминирование перегрева. Это помогает приоритизировать проверки в повседневной практике.
«Под нагрузкой трансформатор раскрывает истинные проблемы; игнорирование этого этапа приводит к ложным выводам в 50% случаев.»
Если диагностика подтверждает неисправность, оцените возможность ремонта. Замена обмоток или пропитка изоляции возможны в специализированных мастерских, но для мощных устройств лучше обратиться к сертифицированным сервисам по ГОСТ Р ИСО 9001. В регионах вроде Сибири популярны центры Энергоремонт, где стоимость восстановления ниже заводской замены на 30-40%.
Завершая инструментальную диагностику, отметьте, что комбинация методов повышает точность до 98%. Регулярное обслуживание продлевает срок службы трансформатора до 20-25 лет, минимизируя риски для безопасности.
Профилактика неисправностей трансформаторов
Чтобы избежать поломок, важно внедрить меры по предотвращению. Регулярное обслуживание включает очистку от пыли и проверку креплений, что особенно актуально в пыльных условиях российских производств или квартир с старой проводкой. Используйте фильтры и стабилизаторы напряжения, такие как модели от Ресанта или Штиль, чтобы защитить от скачков в сети, частых в регионах с нестабильным энергоснабжением.
«Профилактика снижает риск выхода из строя на 60%, продлевая эксплуатацию оборудования.»
Выбирайте трансформаторы с запасом мощности – на 20-30% выше расчетной нагрузки. Это минимизирует перегрев и продлевает срок службы. В соответствии с правилами Ростехнадзора, для стационарных установок проводите инспекции каждые 6 месяцев, фиксируя параметры в отчете. Для бытовых нужд подойдут устройства с классом защиты IP54, устойчивые к влаге.
- Мониторьте температуру окружающей среды: не превышайте 40°C для классов изоляции A и B.
- Обеспечьте правильное заземление по нормам ПУЭ, чтобы предотвратить наводки.
- Проводите визуальные осмотры ежемесячно, особенно после гроз или отключений.
В промышленных масштабах, на объектах вроде нефтеперерабатывающих заводов в Татарстане, внедряют системы онлайн-мониторинга с датчиками температуры и вибрации. Для домашних пользователей подойдут простые термометры и таймеры отключения. Такие подходы позволяют своевременно корректировать условия эксплуатации и экономить на ремонтах до 50%.
«Правильный монтаж и уход – основа долговечности; пренебрежение ими ускоряет деградацию в 2-3 раза.»
Если трансформатор работает в агрессивной среде, применяйте защитные покрытия или герметизацию. Российские стандарты ГОСТ 14254-2015 рекомендуют для таких случаев модели с силиконовой пропиткой. Регулярные тесты на вибрацию с помощью акселерометров помогут выявить ранние признаки износа сердечника.
Часто задаваемые вопросы
Можно ли самостоятельно ремонтировать трансформатор?
Самостоятельный ремонт возможен для мелких дефектов, таких как замена предохранителя или очистка контактов, но требует осторожности. Если есть обрыв обмотки или пробой изоляции, лучше обратиться в сервис. В России сервисы вроде Электролаб в Москве предлагают диагностику за 1000-2000 рублей. Используйте только совместимые запчасти, чтобы избежать повторных поломок.
Как часто нужно проверять трансформатор в быту?
В бытовых условиях проверяйте трансформатор не реже раза в год, особенно перед сезоном отопления или в периоды пиковых нагрузок. Для устройств в увлажненных помещениях, как в банях или гаражах, увеличивайте частоту до двух раз. Это соответствует рекомендациям ПУЭ и помогает предотвратить аварии.
- Весна-осень: визуальный осмотр.
- Зима: проверка на нагрузку.
Что делать, если трансформатор сильно нагревается?
Немедленно отключите устройство от сети и дайте остыть. Затем проверьте нагрузку и вентиляцию. Если нагрев превышает 60°C, возможен внутренний дефект – обратитесь к специалисту. В российских сетях с напряжением 220В такие случаи часто связаны с перегрузкой, поэтому используйте реле защиты.
Подходят ли универсальные мультиметры для проверки?
Да, бюджетные мультиметры от брендов UNI-T или Цитрус справляются с базовыми измерениями сопротивления и напряжения. Для продвинутой диагностики нужен мегаомметр. Калибруйте прибор ежегодно в аккредитованных лабораториях, чтобы обеспечить точность показаний.
Как выбрать новый трансформатор на замену?
Ориентируйтесь на мощность, тип (сухой или масляный) и класс изоляции по ГОСТ. Покупайте у проверенных поставщиков, таких как Электромаркет в СПб, с гарантией 2-5 лет. Сравните эффективность: современные модели имеют КПД 95-98%, что экономит энергию.
| Параметр | Рекомендация |
|---|---|
| Мощность | С запасом 20% |
| Изоляция | Класс F или выше |
Влияет ли влажность на трансформатор?
Да, высокая влажность ускоряет коррозию и деградацию изоляции, особенно в южных регионах России. Используйте осушители воздуха или герметичные корпуса. Проверяйте сопротивление изоляции: при влажности выше 80% оно падает на 30-50%.
Итог
В этой статье мы подробно разобрали признаки неисправностей трансформаторов, от внешних симптомов до инструментальных методов диагностики, а также меры профилактики для предотвращения поломок. Регулярные проверки и правильный уход позволяют выявлять проблемы на ранних стадиях, продлевая срок службы оборудования и обеспечивая безопасность. Часто задаваемые вопросы помогли осветить практические аспекты эксплуатации в быту и на производстве.
Для финальных советов: проводите визуальные осмотры ежемесячно, измеряйте ключевые параметры не реже раза в год с помощью доступных инструментов, и всегда обеспечивайте правильную вентиляцию и защиту от перегрузок. Если заметили нагрев или шум, немедленно отключите устройство и обратитесь к специалистам.
Не откладывайте диагностику – начните с проверки вашего трансформатора сегодня, чтобы избежать аварий и сэкономить на ремонтах. Действуйте ответственно, и ваше оборудование прослужит десятилетия надежно!
